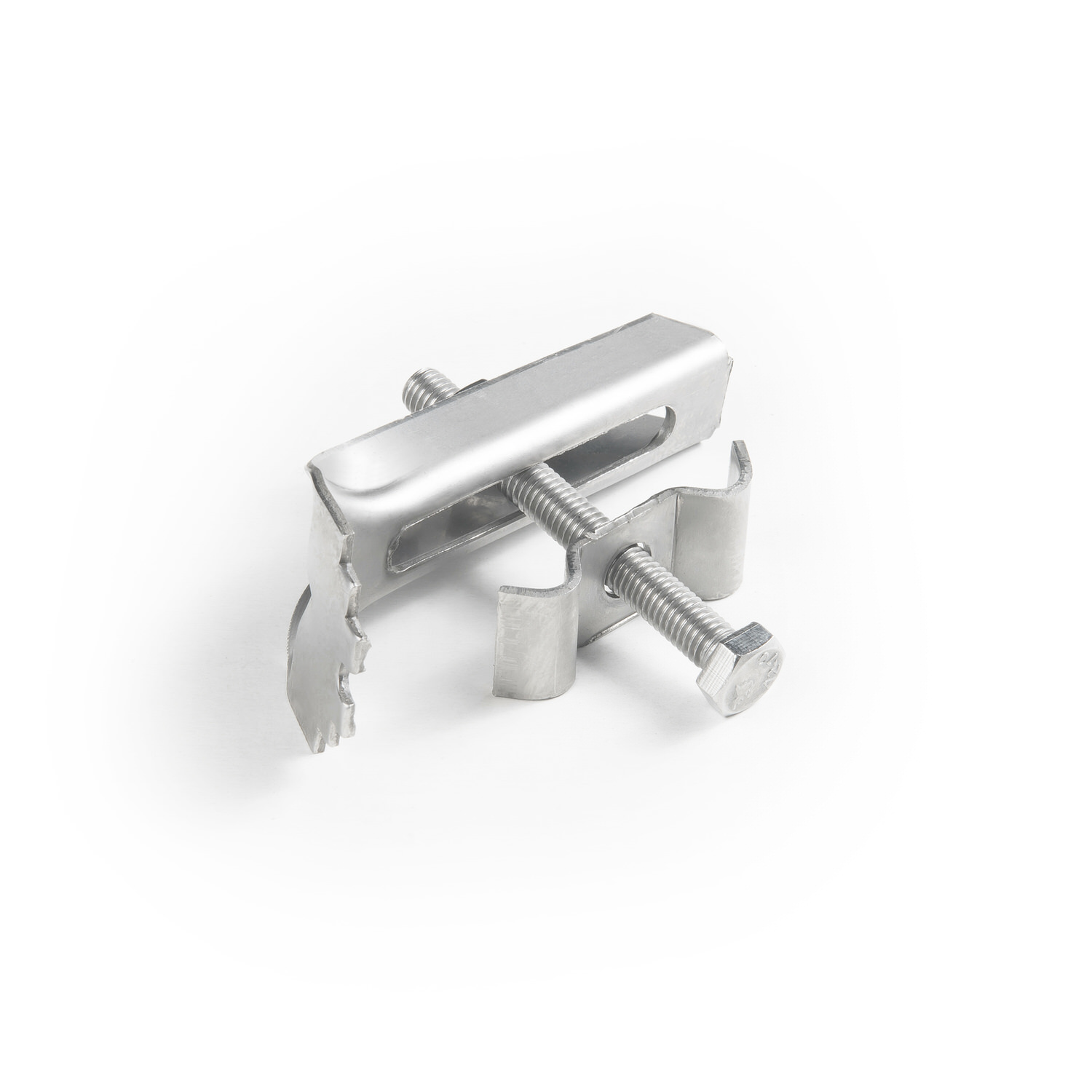

Klema standardowa jest to komplet elementów służących do mocowania kraty pomostowej do konstrukcji podporowej, najczęściej stalowej (kątownik, ceownik, dwuteownik). Dzięki zastosowaniu tego typu połączenia możemy trwale i bezpiecznie połączyć kratę z podłożem nie ingerując przy tym w materiał konstrukcji wsporczej.

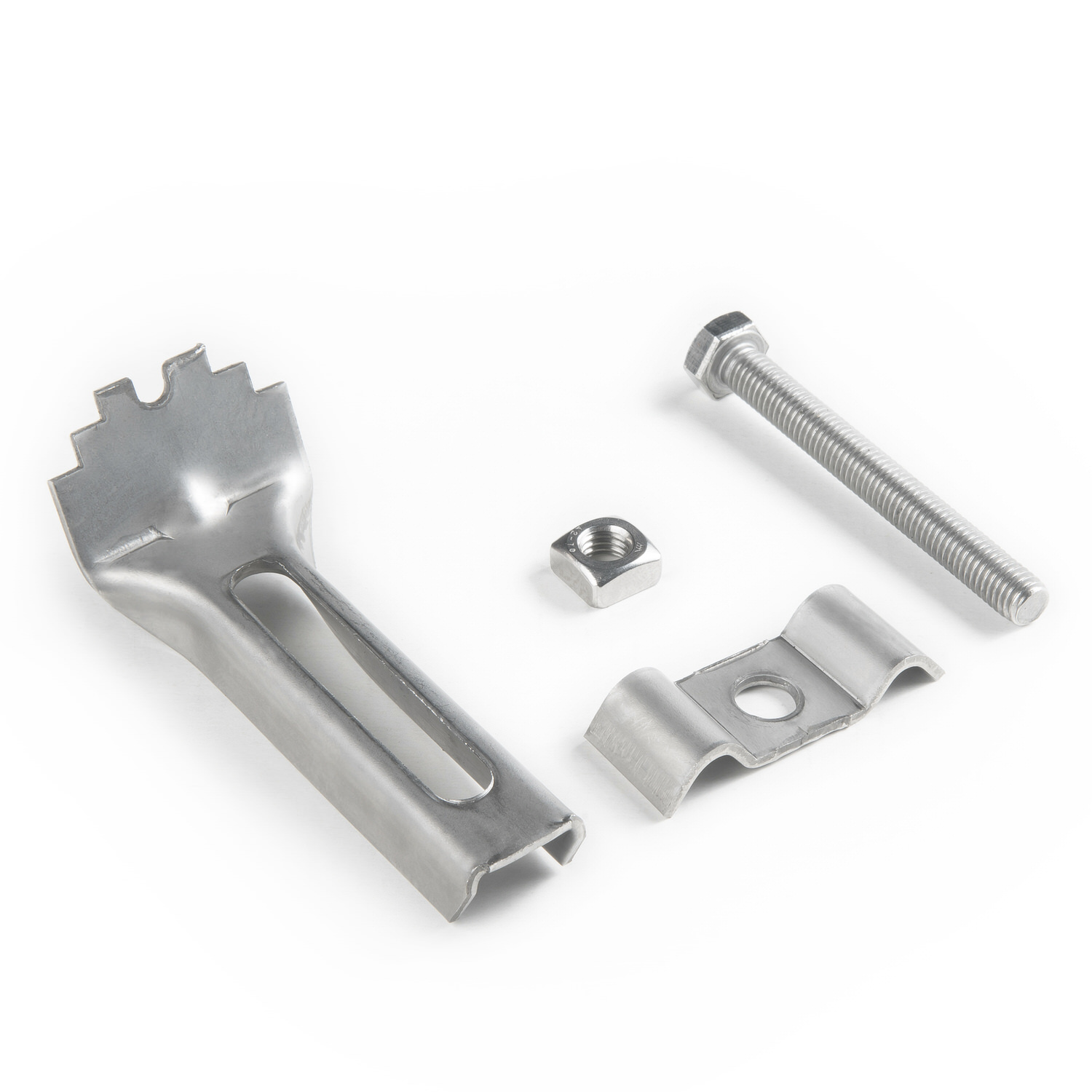

Zestaw składa się z elementów:
- Uchwyt górny (G01)
- Śruba łącząca
- Łapa dolna (D01)
- Nakrętka kwadratowa
Wszystkie elementy są wykonane ze stali nierdzewnej gat.304.
Zastosowanie

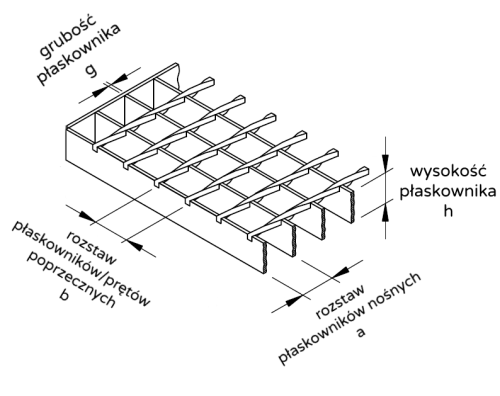

Klemę stosuję się do krat o następujących parametrach:
- płaskownik nośny o grubości 2 lub 3 mm (g);
- płaskownik nośny o wysokości od 20 do 40 mm (h);
- rozstaw płaskowników nośnych ( pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a);
- minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 22mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).
Montaż

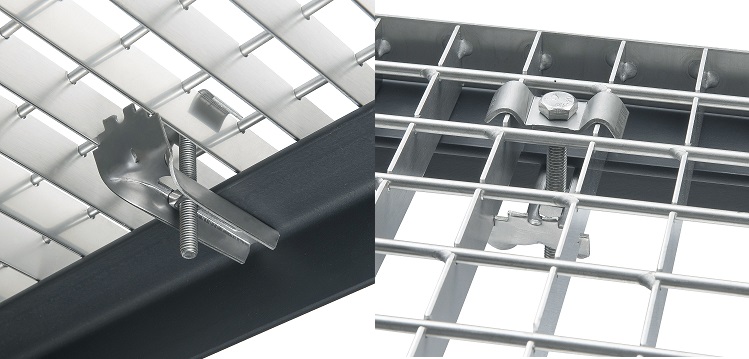

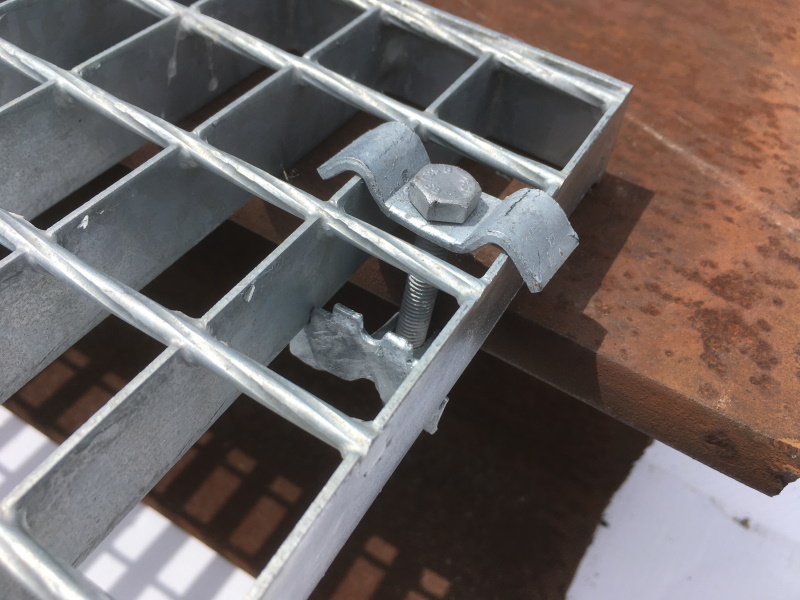

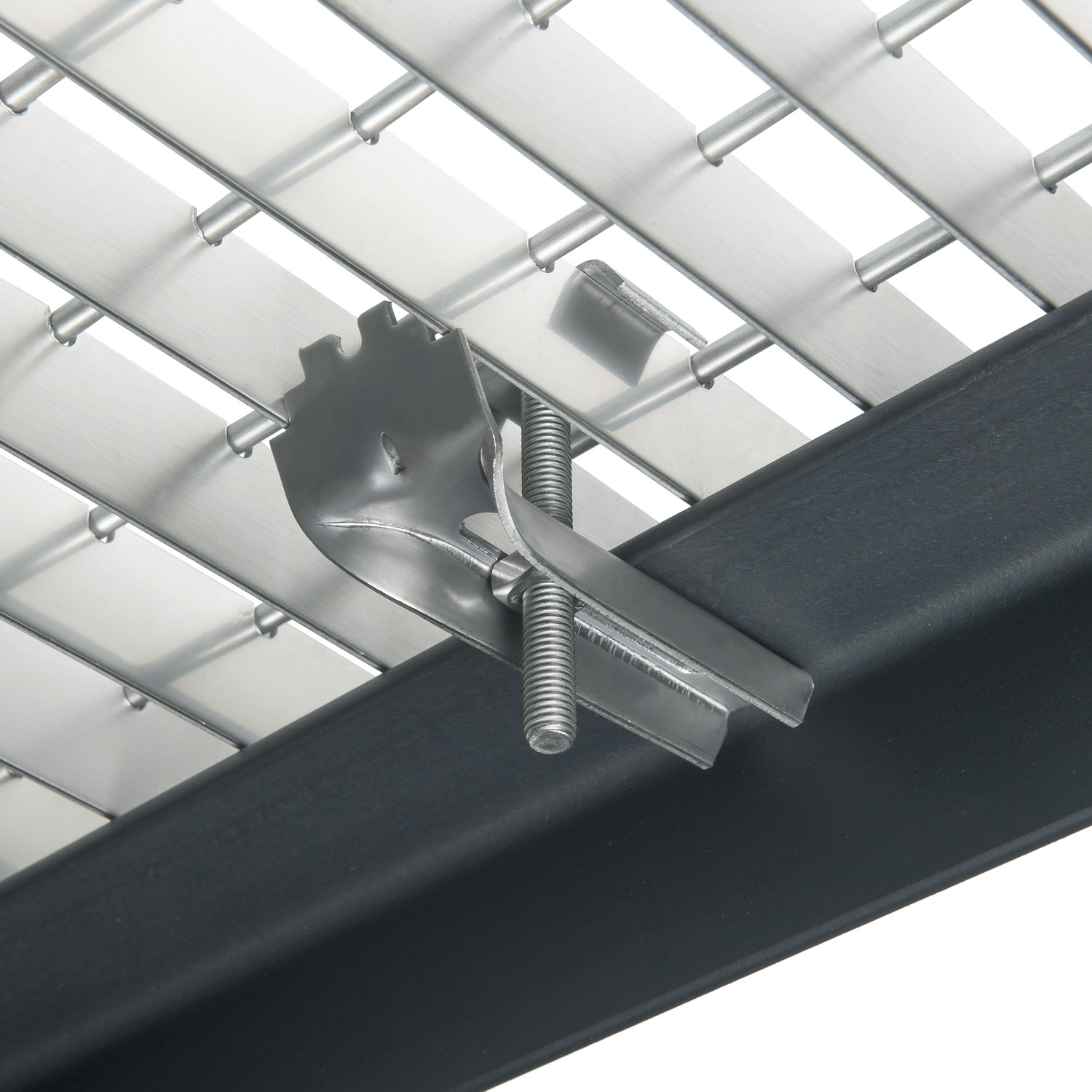

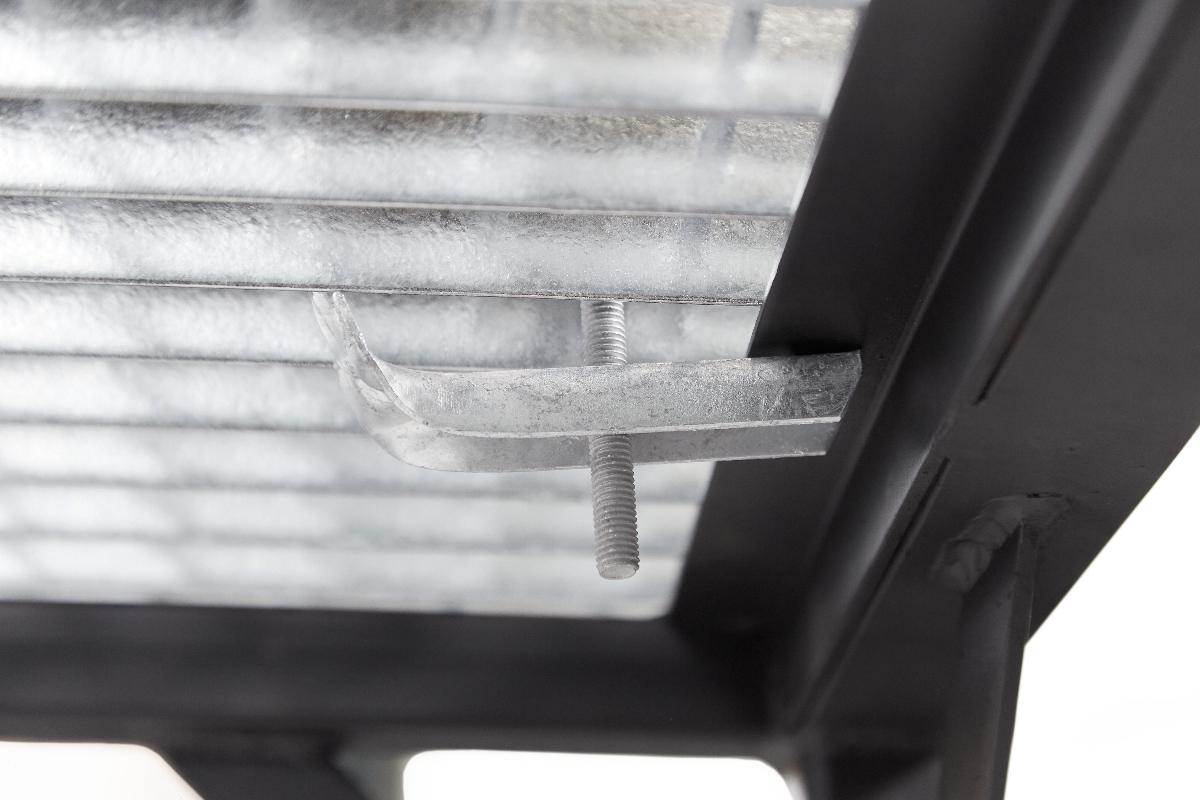

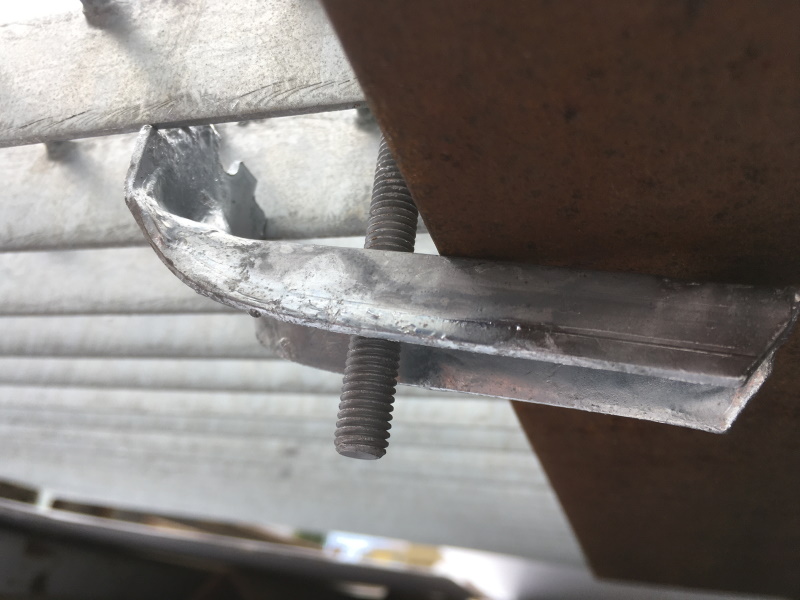

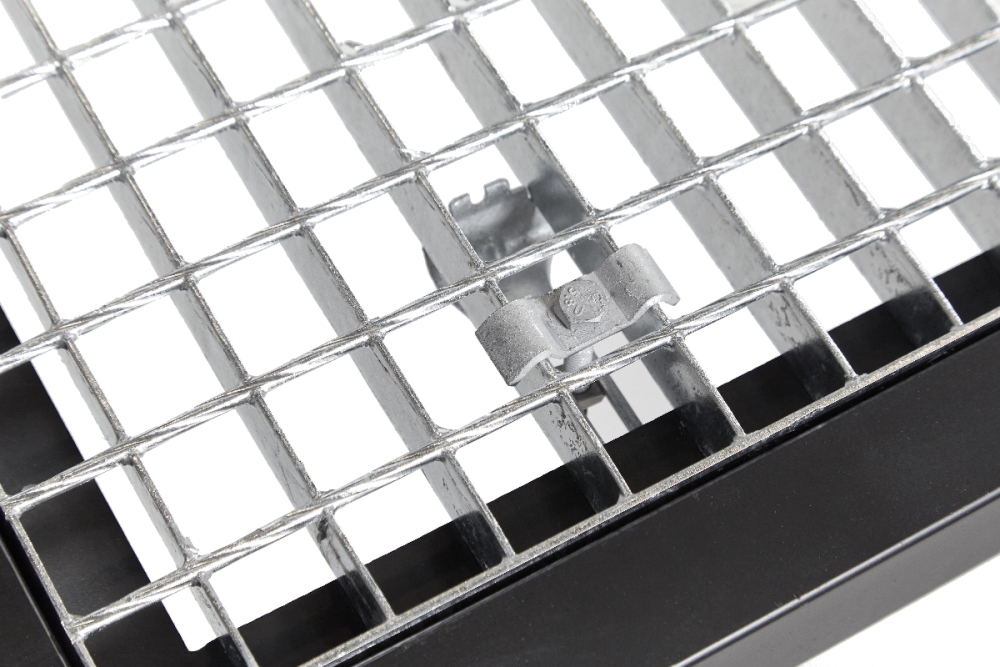

Dzięki zastosowaniu uchwytów standardowych montaż krat pomostowych jest prosty i skuteczny nie wymagając przy tym użycia specjalistycznych narzędzi. Odbywa się to poprzez umiejscowienie klamry górnej pomiędzy płaskownikami nośnymi (które są oparte obustronnie na podporach) możliwie jak najbliżej podparcia. Następnym krokiem jest wpuszczenie śruby poprzez otwór przelotowy, która musi przechodzić przez otwór podłużny w dolnej łapie. Łapę należy ustawić sztywno i skręcić całość przy pomocy klucza 13 mm.

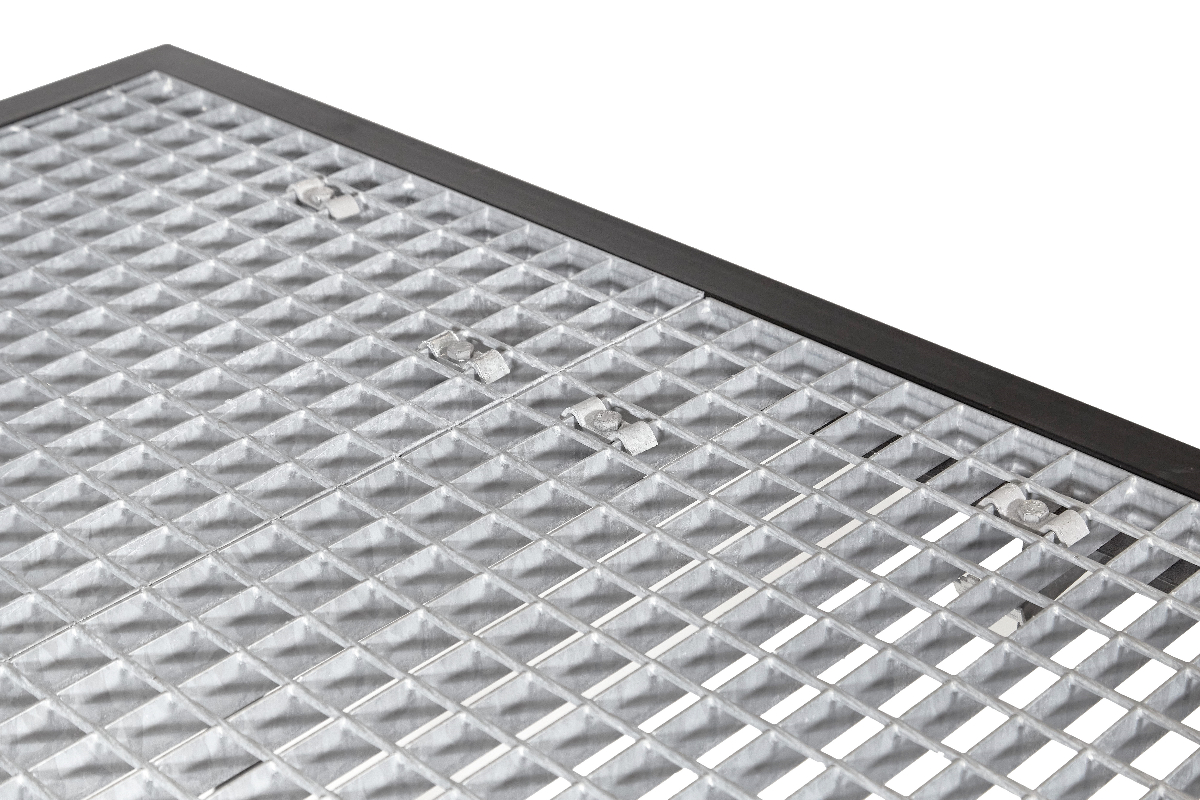

Zaleca się aby na każdy 1 metr bieżący używać dwóch sztuk uchwytów.

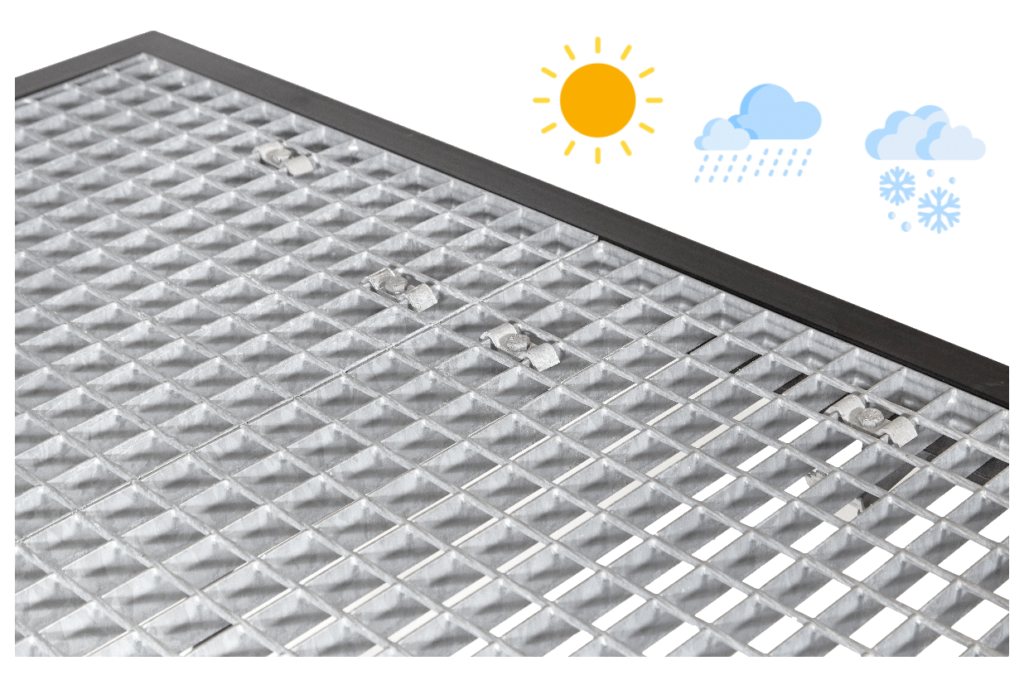

Zabezpieczenie antykorozyjne
Aby zabezpieczyć kraty przed wypływem środowiska – deszczem, śniegiem, wilgocią – stosuje się cynkowanie ogniowe, które polega na naniesieniu grubej warstwy cynku, która łączy się ze stalą w trwałą warstwę ochronną. Metoda zapewnia ochronę antykorozyjną nawet do 50 lat użytkowania (dla środowiska C1 wg PN-EN ISO 12944-2). Cynkowanie ogniowe zgodne jest z normą PN-EN ISO 1461.

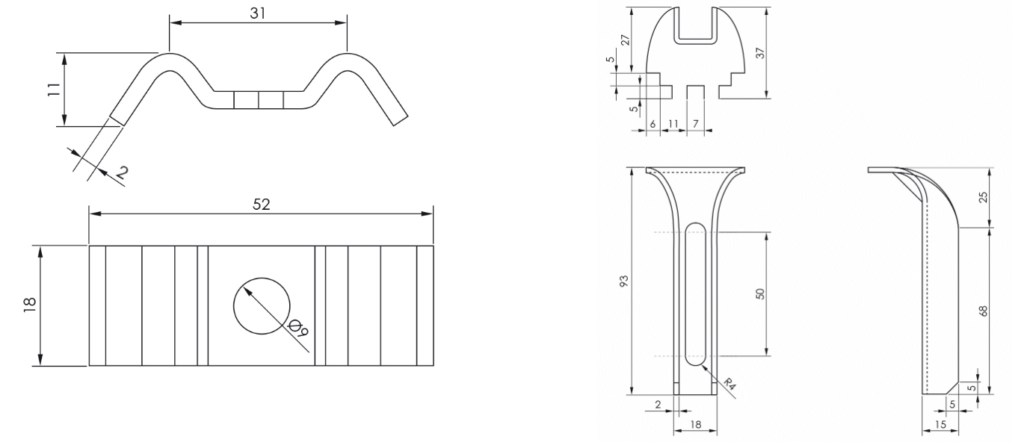

Parametry
| Klamra górna | Materiał | Stal nierdzewna 304 |
| Powierzchnia | Goła | |
| Szerokość | 18 mm | |
| Grubość | 2 mm | |
| Średnica otworu | 9 mm | |
| Rozstaw płaskowników nośnych w kracie | 33 mm lub 34,3 mm | |
| Rozstaw płaskowników / prętów poprzecznych w kracie | min. 22 mm (kraty wciskane) lub min. 24 mm (kraty zgrzewane) | |
| Grubość płaskownika nośnego w kracie | 2 lub 3 mm | |
| Śruba | Typ | Łeb sześciokątny, z pełnym gwintem |
| Norma | PN 82105 ; DIN 933 | |
| Powierzchnia | Goła | |
| Średnica x długość | 8x70 mm | |
| Łapka dolna | Materiał | Stal nierdzewna 304 |
| Powierzchnia | Goła | |
| Grubość blachy | 2 mm | |
| Długość otworu | 50 mm | |
| Rozstaw płaskowników nośnych w kracie | 22 mm, 25 mm, 33 mm, 34,3 mm | |
| Grubość płaskownika nośnego w kracie | 2 lub 3 mm | |
| Podkładka kwadratowa | Materiał | Stal nierdzewna 304 |
| Powierzchnia | Goła | |
| Wymiar | M-8 | |
| Norma | PN 82151 ; DIN 557 |
