Komplet
Oferowane elementy przeznaczone są do montażu krat pomostowych. Zestaw po nawierceniu otworu w konstrukcji podłoża służy jako mocowanie przelotowe. Jest to bardzo praktyczne i trwałe rozwiązanie przytwierdzające kraty pomostowe do konstrukcji podłoża.
Wszystkie elementy zestawu zostały ocynkowane ogniowo co zapewnia długotrwałą ochronę przed korozją.

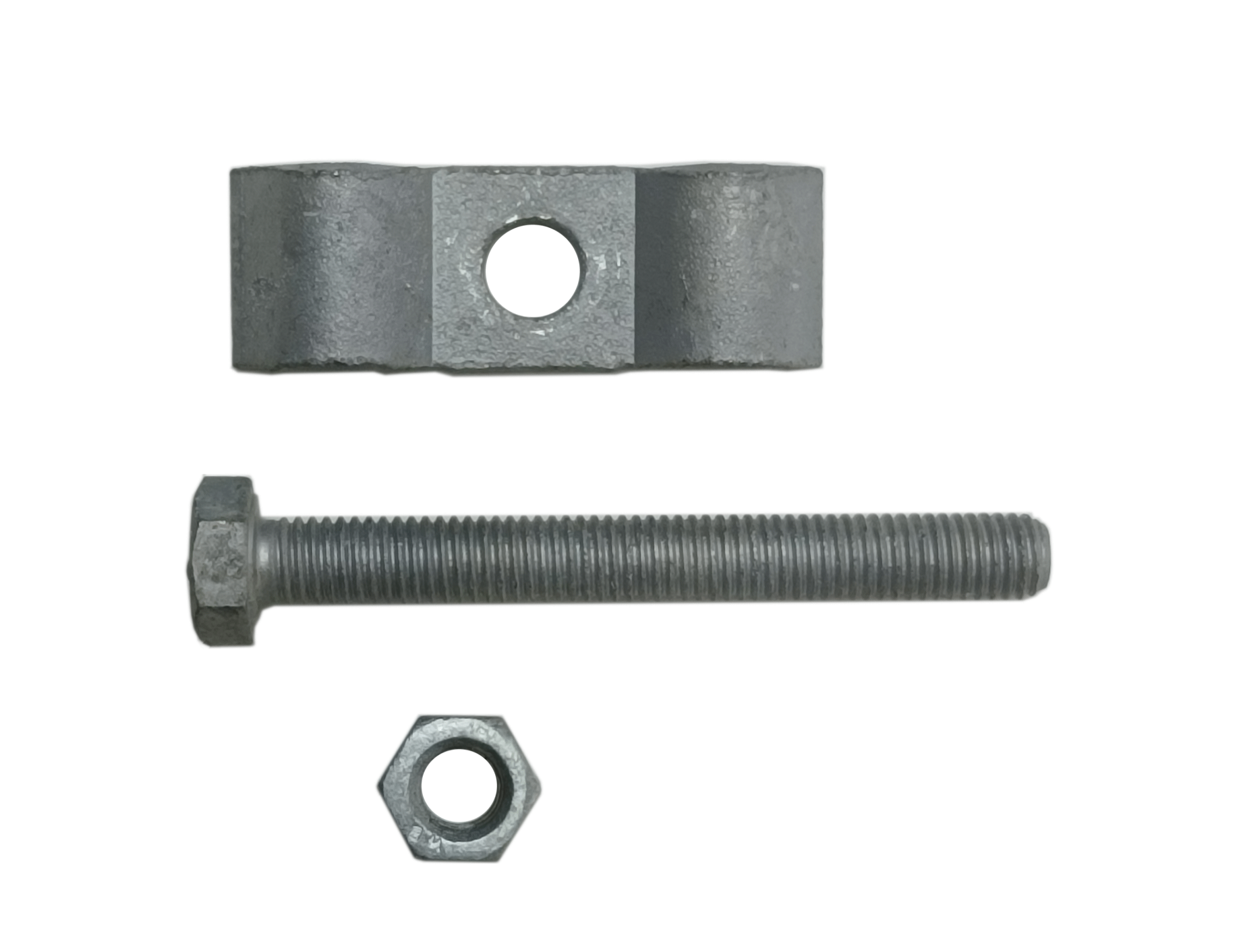

Skład zestawu:
- Uchwyt górny (klamra górna)
- Śruba 8×70 DIN933 5,8 tZn – 70 mm
- Nakrętka M8 DIN 934 8,8 tZn
Parametry
| Klamra górna | Materiał | Stal |
|---|---|---|
| Powierzchnia | Ocynkowana ogniowo | |
| Szerokość | 18 mm | |
| Grubość | 2 mm | |
| Średnica otworu | 9 mm | |
| Rozstaw płaskowników nośnych w kracie | 33 mm lub 34,3 mm | |
| Rozstaw płaskowników / prętów poprzecznych w kracie | min. 22 mm (kraty wciskane) lub min. 24 mm (kraty zgrzewane) | |
| Grubość płaskownika nośnego w kracie | 2 lub 3 mm | |
| Śruba | Typ | Łeb sześciokątny, z pełnym gwintem |
| Norma | PN 82105 ; DIN 933 | |
| Powierzchnia | Ocynk galwaniczny | |
| Średnica x długość | 8x70 mm |
|
| Podkładka kwadratowa | Materiał | Stal |
| Powierzchnia | Ocynk galwaniczny | |
| Wymiar | M-8 | |
| Norma | PN 82151 ; DIN 557 |
Zastosowanie
Zestaw znajduje zastosowanie przy mocowaniu krat pomostowych o następujących parametrach:
-
- płaskownik nośny o wysokości od 20 do 50 mm (h) ;
- płaskownik nośny o grubości 2 lub 3 mm (g) ;
- rozstaw płaskowników nośnych (pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a) ;
- minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 22 mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).
