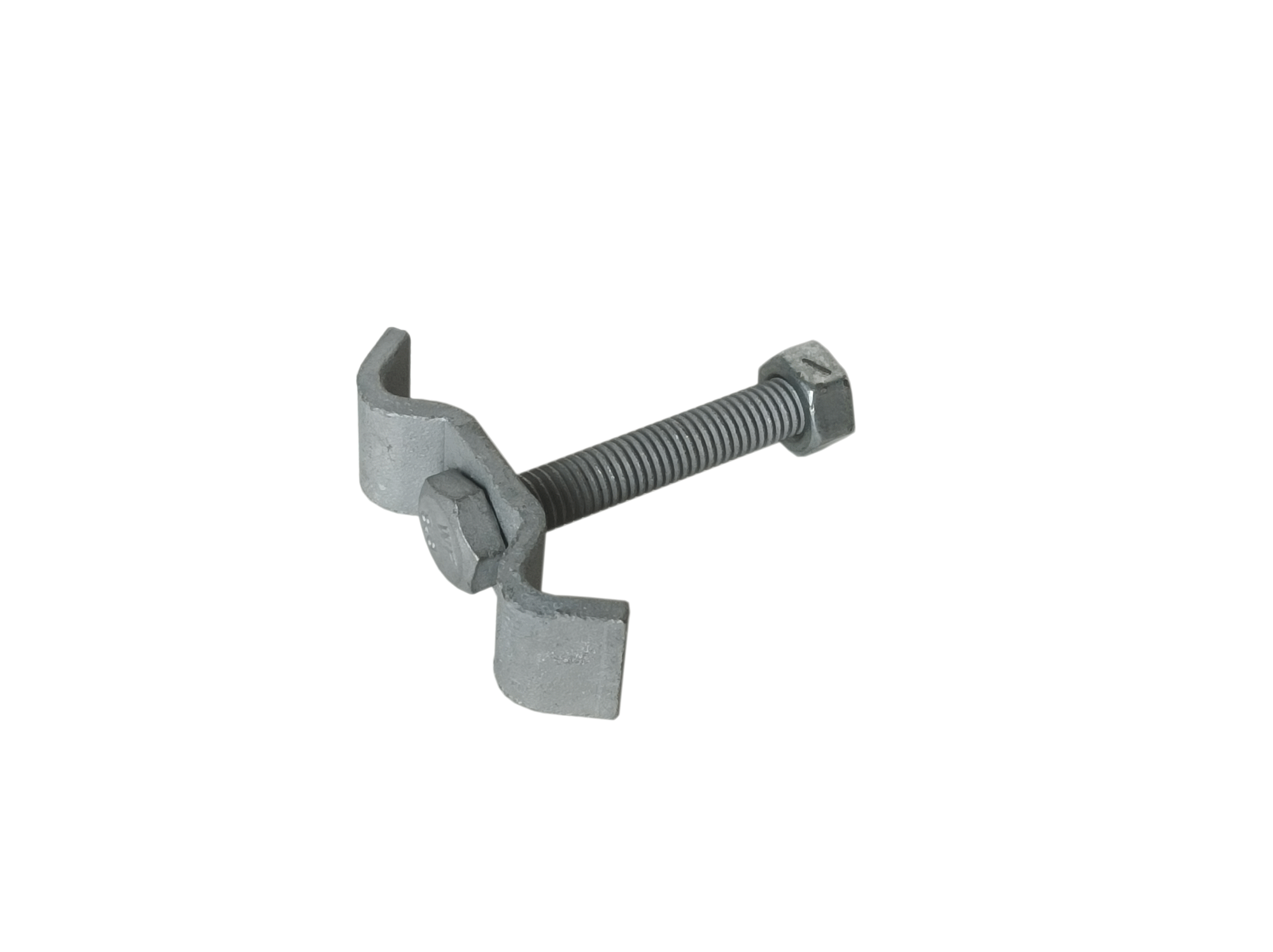

Uchwyt górny, śruba-50mm i nakrętka



Komplet

Oferowane elementy przeznaczone są do montażu krat pomostowych. Zestaw po nawierceniu otworu w konstrukcji podłoża służy jako mocowanie przelotowe. Jest to bardzo praktyczne i trwałe rozwiązanie przytwierdzające kraty pomostowe do konstrukcji podłoża.

Wszystkie elementy zestawu zostały ocynkowane ogniowo co zapewnia długotrwałą ochronę przed korozją.



---

Skład zestawu:

• Uchwyt górny (klamra górna)
• Śruba 8×50 DIN933 5,8 tZn – 50 mm
• Nakrętka M8 DIN 934 8,8 tZn

















Parametry

Klamra górna	Materiał	Stal
	Powierzchnia	Ocynkowana ogniowo
	Szerokość	18 mm
	Grubość	2 mm
	Średnica otworu	9 mm
	Rozstaw płaskowników nośnych w kracie	33 mm lub 34,3 mm
	Rozstaw płaskowników / prętów poprzecznych w kracie	min. 22 mm (kraty wciskane) lub min. 24 mm (kraty zgrzewane)
	Grubość płaskownika nośnego w kracie	2 lub 3 mm
Śruba	Typ	Łeb sześciokątny, z pełnym gwintem
	Norma	PN 82105 ; DIN 933
	Powierzchnia	Ocynk galwaniczny
	Średnica x długość	8x50 mm
Podkładka kwadratowa	Materiał	Stal
	Powierzchnia	Ocynk galwaniczny
	Wymiar	M-8
	Norma	PN 82151 ; DIN 557



---



Zastosowanie

Zestaw znajduje zastosowanie przy mocowaniu krat pomostowych o następujących parametrach:

• • płaskownik nośny o wysokości od 20 do 40 mm (h) ;
  • płaskownik nośny o grubości 2 lub 3 mm (g) ;
  • rozstaw płaskowników nośnych (pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a) ;
  • minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 22 mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).
