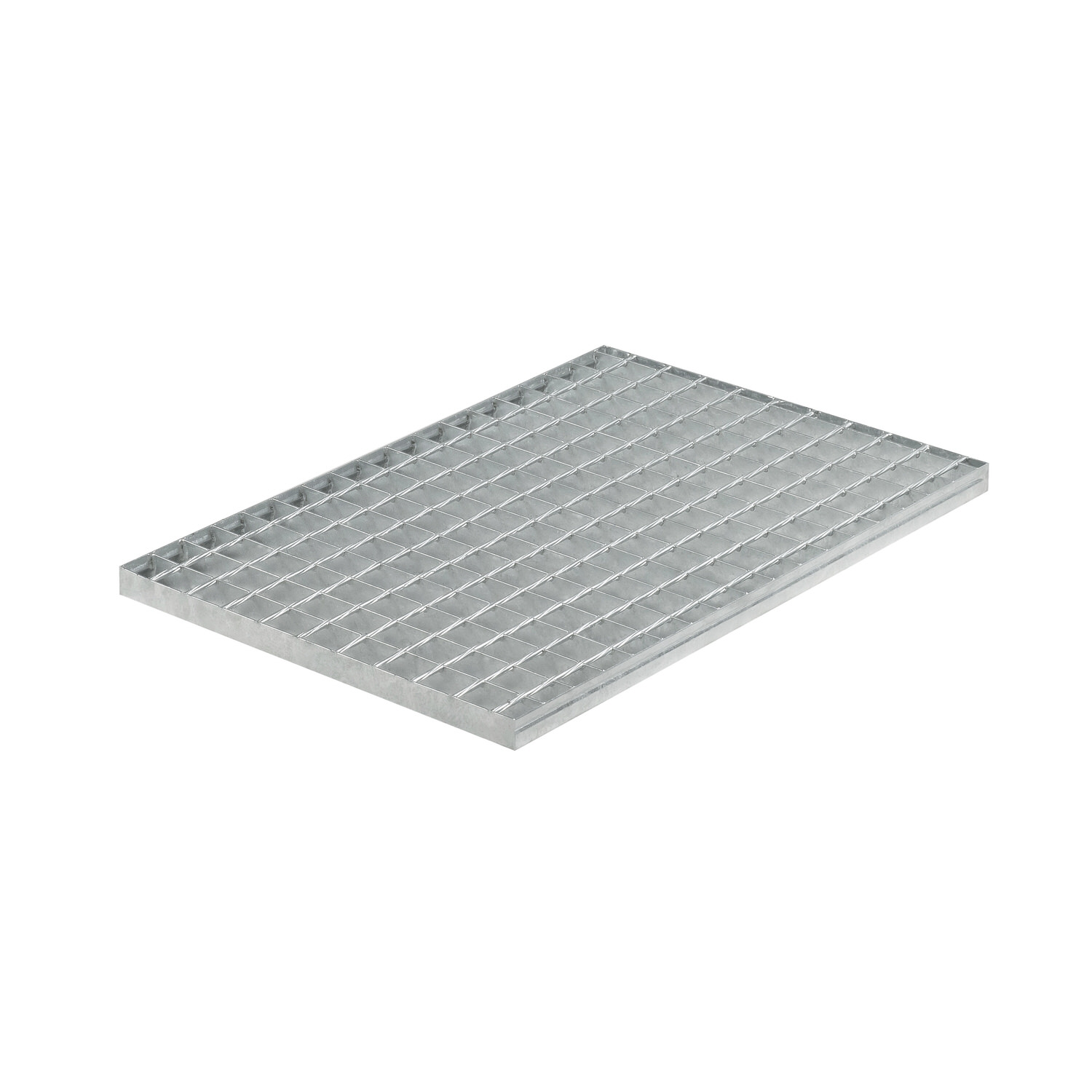

Krata pomostowa WEMA
✔ Mocna metalowa krata do budowy konstrukcji pomostów, podestów, pokrycia kanałów czy włazów.
✔ Skuteczne zabezpieczenie przed korozją do 50 lat.
✔ Dedykowana dla ruchu pieszych oraz innych zastosowań lekkich.
✔ Łatwy, intuicyjny montaż.
✔ Zwiększone parametry antypoślizgowe dzięki zastosowaniu prętów skręcanych.
Parametry

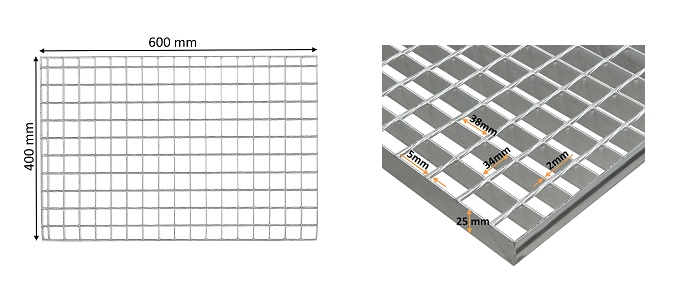

| Wymiar nośny "L" | 400 mm |
| Wymiar poprzeczny "B" | 600 mm |
| Płaskownik nośny - wysokość x grubość | 25x2 mm |
| Pręt poprzeczny - średnica | 5 mm |
| Rozstaw oczka w osiach | 34x38 mm |
| Rozstaw oczka w świetle | 31x33 mm |
| Powierzchnia | Ocynkowana ogniowo |
| Masa | 4,5 kg |
| Maksymalne obciążenie rozłożone równomiernie na powierzchni (Fv) | 4 780 kg |
| Maksymalne obciążanie skupione w punkcie 200×200 mm (Fp) | 350 kg |
Poprawne ułożenie kraty pomiędzy podporami
Wymagana minimalna szerokość wsparcia kraty na podporze to 25 mm.
Uwaga! Jeżeli wysokość kraty jest większa niż 25 mm to szerokości wsparcia kraty musi być co najmniej równa jej wysokości.
Wymiar nośny L = wymiar pomiędzy podporami
Należy zwrócić szczególną uwagę na poprawne ułożenie kraty, tak aby płaskowniki nośne znalazły podparcie z obu stron.
Przykładowe zastosowania:
Wytrzymałość na obciążenia
Podane poniżej wartości pokazują, iż krata zgrzewana o wymiarach 400×600 mm wykonana z płaskownika nośnego 25×2 mm jest w stanie utrzymać ciężar równomiernie rozłożony o masie około 4,7 tony oraz ciężar skupiony na powierzchni 200×200 mm o masie około 350 kg.
Przedstawione parametry pozwalają na ruch pieszych.
Maksymalne obciążenie rozłożone równomiernie na powierzchni (Fv) – 4 780 (47,80 kN/m2)
Maksymalne obciążanie skupione w punkcie 200×200 mm (Fp) – 350 kg (3,50 kN)
Jeżeli potrzebują Państwo kraty o zwiększonych parametrach wytrzymałościowych zachęcamy do skorzystania z formularza kontaktowego w celu złożenia zapytania.
Kraty “pod wymiar”
Istnieje możliwość wykonania kraty pod określony wymiar według specyfikacji lub projektu . Można to zrobić na dwa sposoby:
- Pierwszy z nich to samodzielne docięcie kraty – należy pamiętać o tym, że dopuszcza się tylko docięcie skracając wymiar poprzeczny “B” kraty (patrz fot 1).
- Zamawiając kratę pod wymiar – w przeciwieństwie do samodzielnego skracania kraty nie jesteśmy ograniczeni do zmiany tylko jednego wymiaru, lecz możemy dowolnie konfigurować rozmiar kraty, rozmiar oczka, wysokość oraz grubość płaskownika nośnego.
Złóż zapytanie wypełniając formularz kontaktowy – przejdź do formularza kontaktowego.
Zabezpieczenie antykorozyjne
Jedną z największych zalet oferowanych przez nas krat jest ich niezwykle skuteczne zabezpieczenie przed korozja. Kraty poddawane są procesowi cynkowania ogniowego ( zgodnie z normą PN-EN ISO 1461) gdzie naniesiona zostaje gruba warstwa cynku tworząca powłokę ochronna. Takie zabezpieczenie skutecznie chroni przed korozja oraz przed warunkami atmosferycznymi nawet do 50 lat (środowisko C1 wg PN-EN ISO 12944-2).
Montaż do konstrukcji
Najczęstszą metodą przytwierdzenia krat do podłoża jest zastosowanie klemy standardowej lub połączenia przelotowego.
Dysponujemy szerokim asortymentem akcesoriów montażowych które pozwolą na szybkie i bezpiecznie zamontowanie krat pomostowych.
Sprawdź nasze akcesoria klikając TUTAJ.
Inne oznaczenia:
- KOZ / 34×38 / 25×2 / L = 400 x B = 600 / OC,
- Krata zgrzewana 34×38/25×2 mm oc. 400×600,
- HMS,
- SP 225-34/38-2
- WEMA
- Staco SP,
- forge welded grating,
- gitteroste.
- schweisspressroste,
Koszty transportu uwarunkowane są od wagi oraz gabarytów zamawianych produktów.
