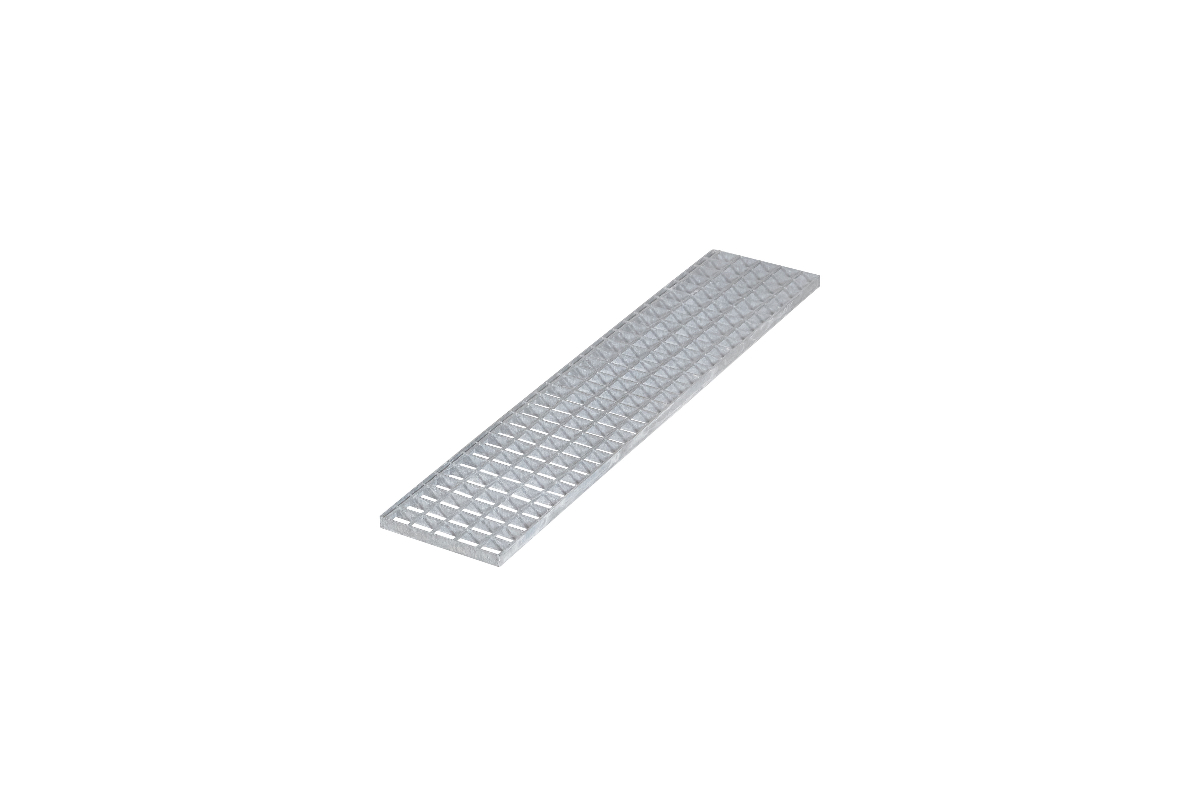

Krata zgrzewana L|200 mm B|1000 mm 34×38/20×2 ocynkowana

Krata pomostowa WEMA

✔ Mocna metalowa krata do budowy konstrukcji pomostów, podestów, pokrycia kanałów czy włazów.

✔ Skuteczne zabezpieczenie przed korozją do 50 lat.

✔ Dedykowana dla ruchu pojazdów mechanicznych do 1,8 tony.

✔ Łatwy, intuicyjny montaż.

✔ Zwiększone parametry antypoślizgowe dzięki zastosowaniu prętów skręcanych.

---



Parametry

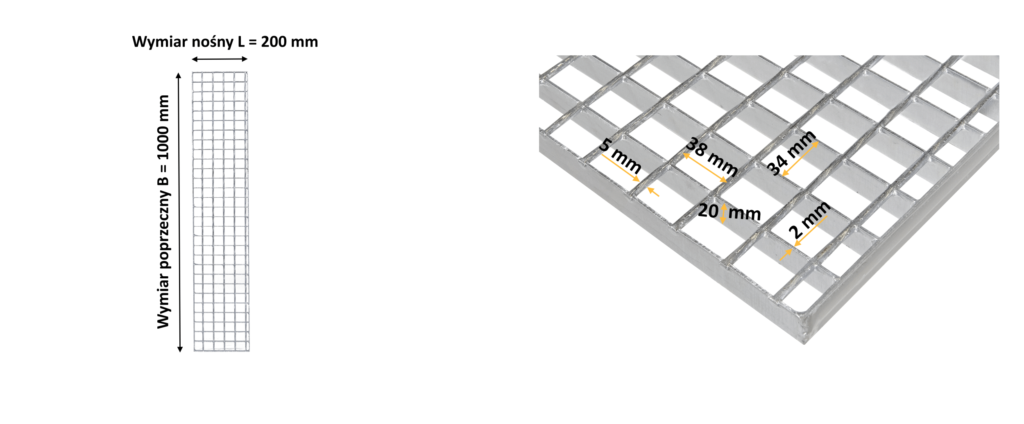

Wymiar nośny "L"	200 mm
Wymiar poprzeczny "B"	1000 mm
Płaskownik nośny - wysokość x grubość	20x2 mm
Pręt poprzeczny - średnica	5 mm
Rozstaw oczka w osiach	34x38 mm
Rozstaw oczka w świetle	31x33 mm
Powierzchnia	Ocynkowana ogniowo
Masa	2,9 kg
Maksymalne obciążenie rozłożone równomiernie na powierzchni (Fv)	12 240 kg
Maksymalne obciążanie skupione w punkcie 200x200 mm (Fp)	675 kg

---



Poprawne ułożenie kraty pomiędzy podporami

Wymagana minimalna szerokość wsparcia kraty na podporze to 30 mm.
Uwaga!  Jeżeli wysokość kraty jest większa niż 30 mm to szerokości wsparcia kraty musi być co najmniej równa jej wysokości.

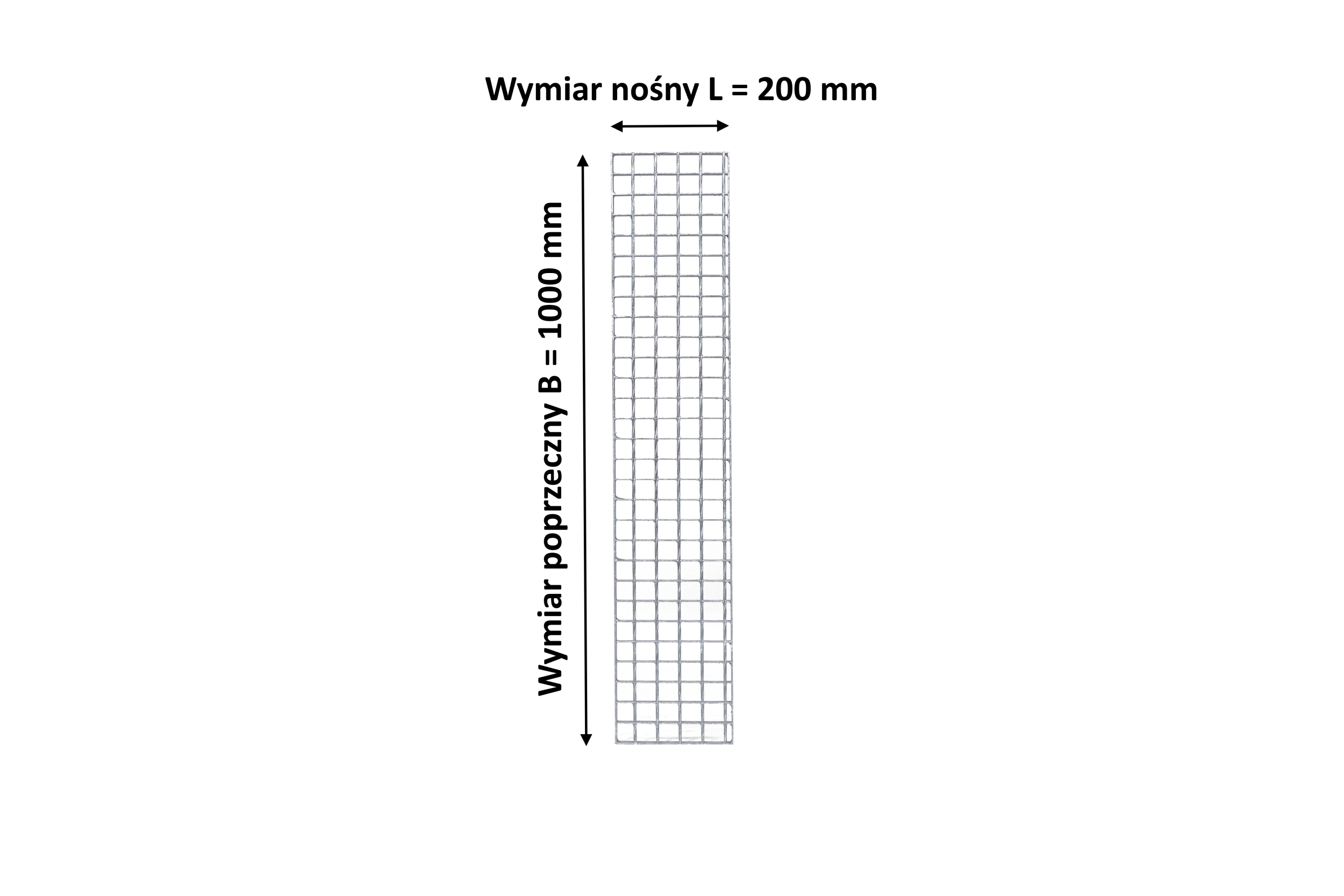

Wymiar nośny L = wymiar pomiędzy podporami

Należy zwrócić szczególną uwagę na poprawne ułożenie kraty, tak aby płaskowniki nośne znalazły podparcie z obu stron.

---



Przykładowe zastosowania:

---



Wytrzymałość na obciążenia

Podane poniżej wartości pokazują, iż krata zgrzewana o wymiarach 200×1000 mm wykonana z płaskownika nośnego 20×2 mm jest w stanie utrzymać ciężar równomiernie rozłożony o masie około 12,2 tony oraz ciężar skupiony na powierzchni 200×200 mm o masie  około 675 kg.

Przedstawione parametry pozwalają na ruch pojazdów mechanicznych o masie całkowitej do 1,8 tony.



Maksymalne obciążenie rozłożone równomiernie na powierzchni (Fv) – 12 240 kg (12,240 kN/m²)





Maksymalne obciążanie skupione w punkcie 200×200 mm (Fp) – 675 kg (6,75 kN)







Jeżeli potrzebują Państwo kraty o zwiększonych parametrach wytrzymałościowych zachęcamy do skorzystania z formularza kontaktowego w celu złożenia zapytania.

---



Kraty “pod wymiar”

Istnieje możliwość wykonania kraty pod określony wymiar według specyfikacji lub projektu . Można to zrobić na dwa sposoby:

• Pierwszy z nich to samodzielne docięcie kraty – należy pamiętać o tym, że dopuszcza się tylko docięcie skracając wymiar poprzeczny “B” kraty (patrz fot 1).
• Zamawiając kratę pod wymiar – w przeciwieństwie do samodzielnego skracania kraty nie jesteśmy ograniczeni do zmiany tylko jednego wymiaru, lecz możemy dowolnie konfigurować rozmiar kraty, rozmiar oczka, wysokość oraz grubość płaskownika nośnego.

Złóż zapytanie wypełniając formularz kontaktowy – przejdź do formularza kontaktowego.

---



Zabezpieczenie antykorozyjne

Jedną z największych zalet oferowanych przez nas krat jest ich niezwykle skuteczne zabezpieczenie przed korozja. Kraty poddawane są procesowi cynkowania ogniowego ( zgodnie z normą PN-EN ISO 1461) gdzie naniesiona zostaje gruba warstwa cynku tworząca powłokę ochronna. Takie zabezpieczenie skutecznie chroni przed korozja oraz przed warunkami atmosferycznymi nawet do 50 lat (środowisko C1 wg PN-EN ISO 12944-2).



---



Montaż do konstrukcji

Najczęstszą metodą przytwierdzenia krat do podłoża jest zastosowanie klemy standardowej lub połączenia przelotowego.





Dysponujemy szerokim asortymentem akcesoriów montażowych które pozwolą na szybkie i bezpiecznie zamontowanie krat pomostowych.

Sprawdź nasze akcesoria klikając TUTAJ.

---



Inne oznaczenia:

• KOZ / 34×38 / 20×2 / L = 200 x B = 1000 / OC,
• Krata zgrzewana 34×38/20×2 mm oc. 200×1000,
• HMS,
• SP 220-34/38-2
• WEMA
• Staco SP,
• forge welded grating,
• gitteroste.
• schweisspressroste,
