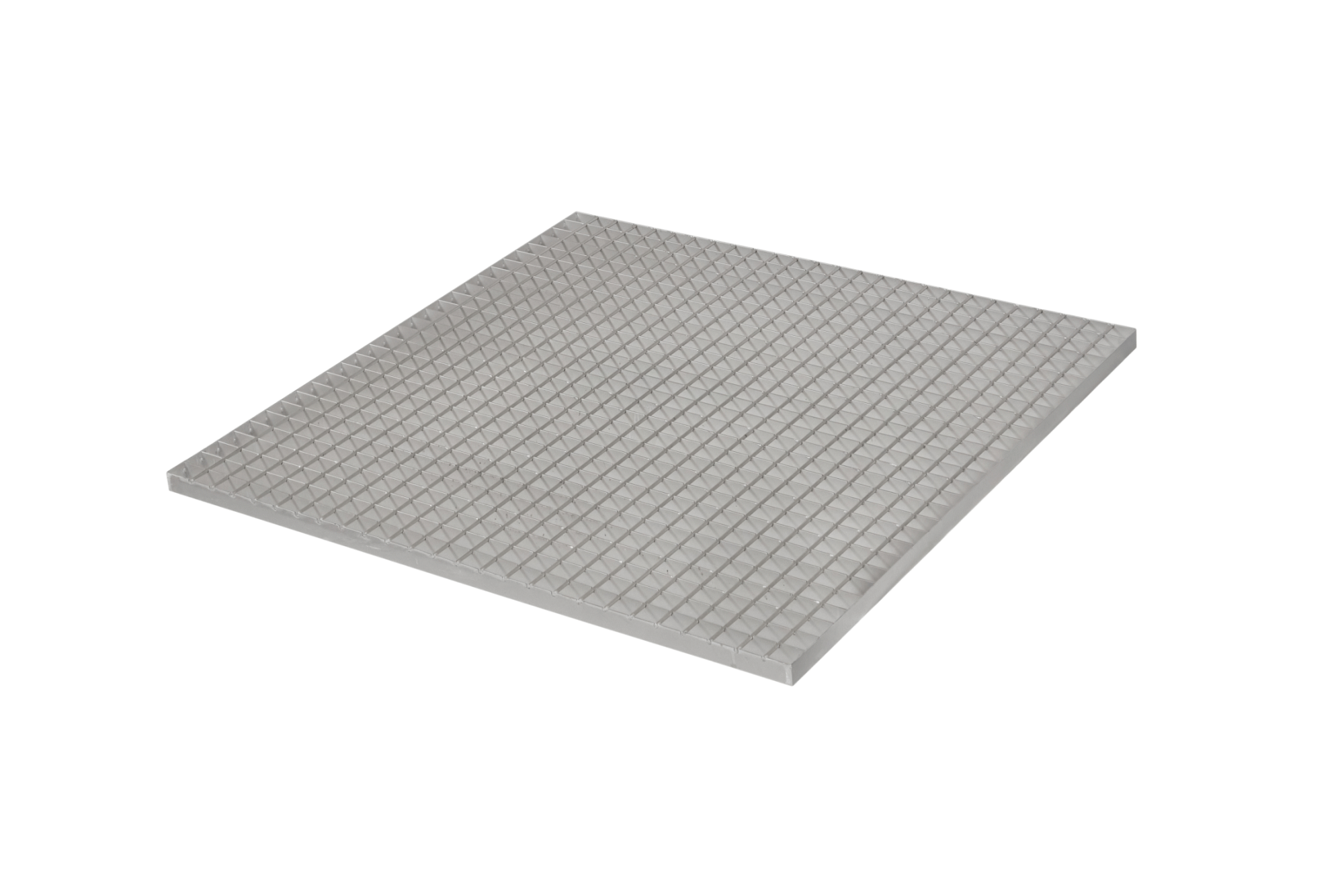

Krata pomostowa WEMA
✔ Mocna metalowa krata do budowy konstrukcji pomostów, podestów, pokrycia kanałów czy włazów, m. in. w branży spożywczej, chemicznej, farmaceutycznej oraz gastronomicznej.
✔ Stal nierdzewna zapewnia odporność na oddziaływanie wody, pary wodnej, kwasów spożywczych oraz słabych kwasów.
✔ Dedykowana dla ruchu pieszych (niezbędne jest zastosowanie dodatkowej podpory) oraz innych zastosowań lekkich.
✔ Łatwy, intuicyjny montaż.
Parametry

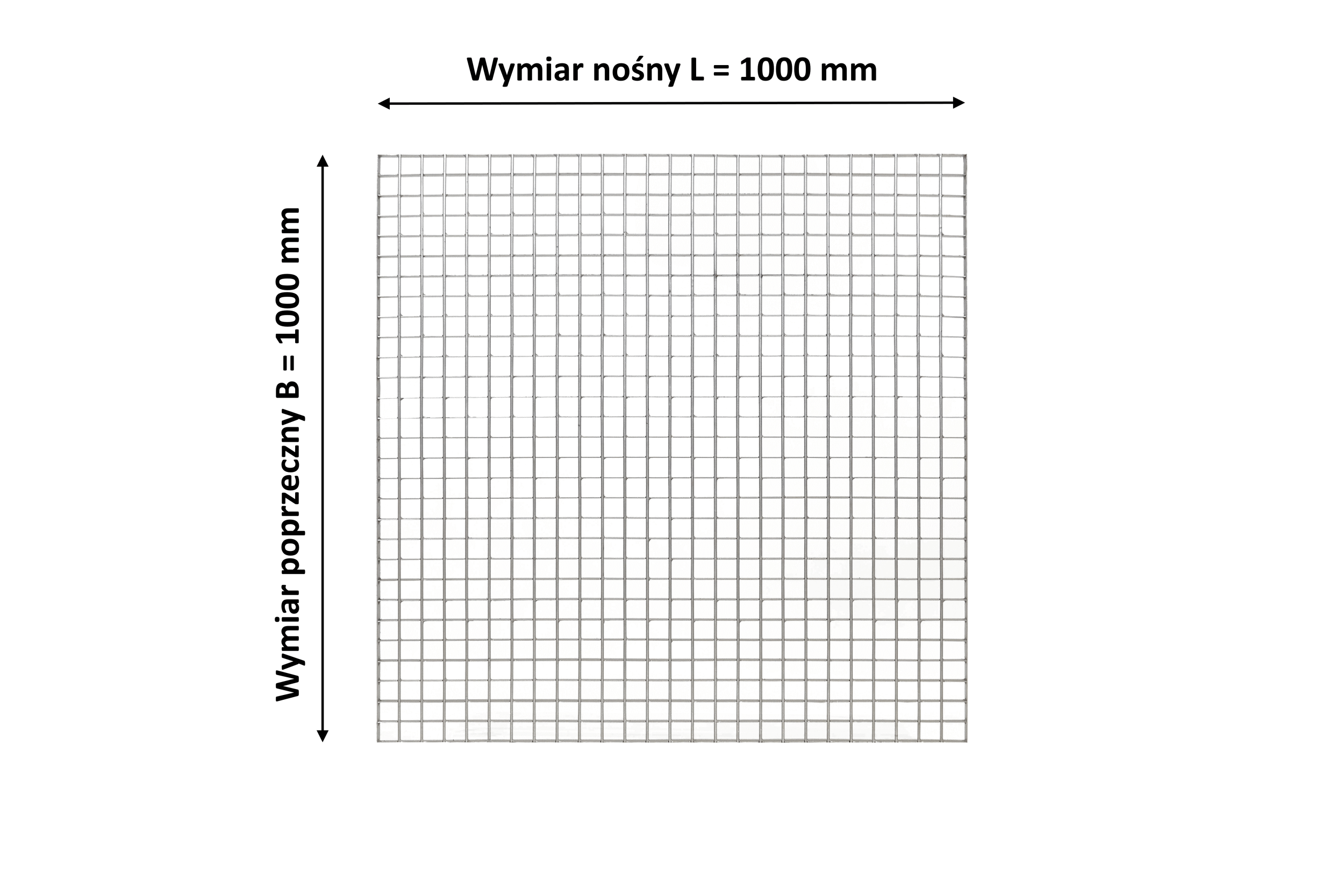

| Wymiar nośny "L" | 1000 mm |
| Wymiar poprzeczny "B" | 1000 mm |

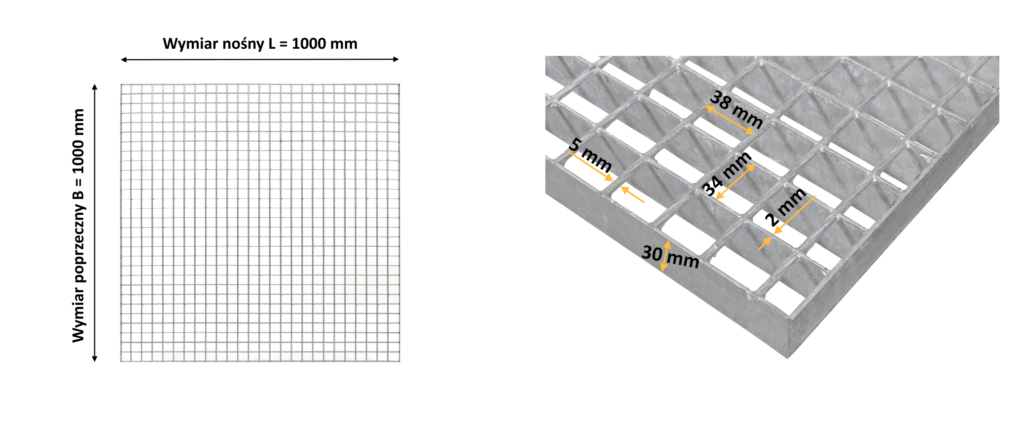

| Płaskownik nośny - wysokość x grubość | 30x2 mm |
| Pręt poprzeczny - średnica | 5 mm |
| Rozstaw oczka w osiach | 34x38 mm |
| Rozstaw oczka w świetle | 31x33 mm |
| Materiał | Stal nierdzewna AISI 304 / 1.4301 / V2A |
| Masa | 18 kg |
| Maksymalne obciążenie rozłożone równomiernie na powierzchni (Fv) | 909 kg |
| Maksymalne obciążanie skupione w punkcie 200x200 mm (Fp) | 137 kg |
Poprawne ułożenie kraty pomiędzy podporami
Wymagana minimalna szerokość wsparcia kraty na podporze to 30 mm.
Uwaga! Jeżeli wysokość kraty jest większa niż 30 mm to szerokości wsparcia kraty musi być co najmniej równa jej wysokości.
Wymiar nośny L = wymiar pomiędzy podporami
Należy zwrócić szczególną uwagę na poprawne ułożenie kraty, tak aby płaskowniki nośne znalazły podparcie z obu stron.
Przykładowe zastosowania:
Wytrzymałość na obciążenia
Podane poniżej wartości pokazują, iż krata zgrzewana o wymiarach 1000×1000 mm wykonana z płaskownika nośnego 30×2 mm jest w stanie utrzymać ciężar równomiernie rozłożony o masie około 0,9 tony oraz ciężar skupiony na powierzchni 200×200 mm o masie około 136 kg.
Przy przeznaczeniu kraty dla ruchu pieszych niezbędne jest zastosowanie dodatkowej podpory zwiększającej nośność lub zastosowanie kraty z mocniejszym płaskownikiem, np. 30×3.
Maksymalne obciążenie rozłożone równomiernie na powierzchni (Fv) – 909 kg (9,09 kN/m2)
Maksymalne obciążanie skupione w punkcie 200×200 mm (Fp) – 137 kg kg (1,37 kN)
Jeżeli potrzebują Państwo kraty o zwiększonych parametrach wytrzymałościowych zachęcamy do skorzystania z formularza kontaktowego w celu złożenia zapytania.
Kraty “pod wymiar”
Istnieje możliwość wykonania kraty pod określony wymiar według specyfikacji lub projektu . Można to zrobić na dwa sposoby:
- Pierwszy z nich to samodzielne docięcie kraty – należy pamiętać o tym, że dopuszcza się tylko docięcie skracając wymiar poprzeczny “B” kraty (patrz fot 1).
- Zamawiając kratę pod wymiar – w przeciwieństwie do samodzielnego skracania kraty nie jesteśmy ograniczeni do zmiany tylko jednego wymiaru, lecz możemy dowolnie konfigurować rozmiar kraty, rozmiar oczka, wysokość oraz grubość płaskownika nośnego.
Złóż zapytanie wypełniając formularz kontaktowy – przejdź do formularza kontaktowego.
Montaż do konstrukcji
Najczęstszą metodą przytwierdzenia krat do podłoża jest zastosowanie klemy standardowej lub połączenia przelotowego.
Dysponujemy szerokim asortymentem akcesoriów montażowych które pozwolą na szybkie i bezpiecznie zamontowanie krat pomostowych.
Sprawdź nasze akcesoria klikając TUTAJ.
Inne oznaczenia:
- KOZ / 34×38 / 30×2 / L = 1000 x B = 1000 / OC,
- Krata zgrzewana 34×38/30×2 mm oc. 1000×1000,
- HMS,
- SP 230-34/38-2
- WEMA
- Staco SP,
- forge welded grating,
- gitteroste.
- schweisspressroste,
Koszty transportu uwarunkowane są od wagi oraz gabarytów zamawianych produktów.
