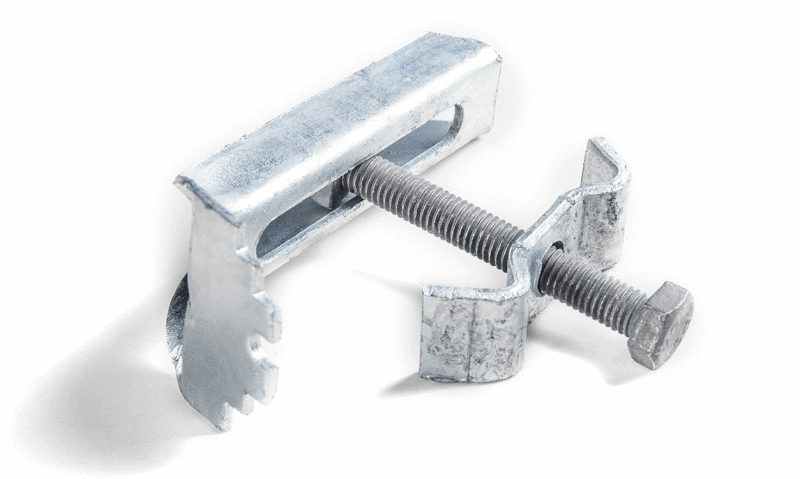

Klema standardowa jest to komplet elementów służących do mocowania kraty pomostowej do konstrukcji podporowej, najczęściej stalowej (kątownik, ceownik, dwuteownik). Dzięki zastosowaniu tego typu połączenia możemy trwale i bezpiecznie połączyć kratę z podłożem nie ingerując przy tym w materiał konstrukcji wsporczej.

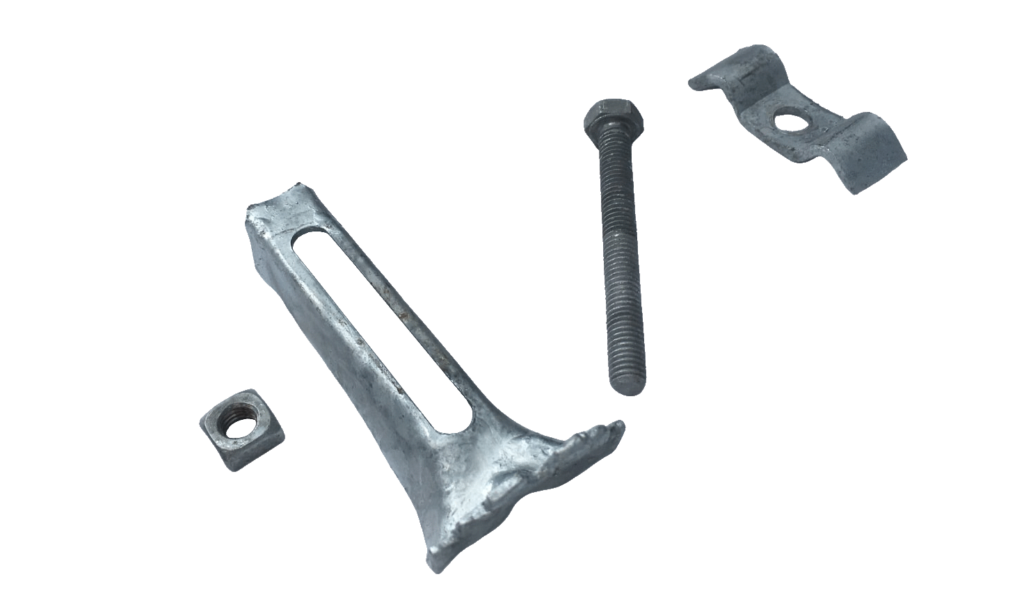

Zestaw składa się z elementów:
- Uchwyt górny (G01)
- Śruba łącząca
- Łapa dolna (D01)
- Nakrętka kwadratowa
Wszystkie elementy zostały zabezpieczone przed korozją poprzez cynkowanie ogniowe.
Zastosowanie
Klemę stosuję się do krat o następujących parametrach:
- płaskownik nośny o grubości 2 lub 3 mm (g);
- płaskownik nośny o wysokości od 20 do 40 mm (h);
- rozstaw płaskowników nośnych ( pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a);
- minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 22mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).
Montaż

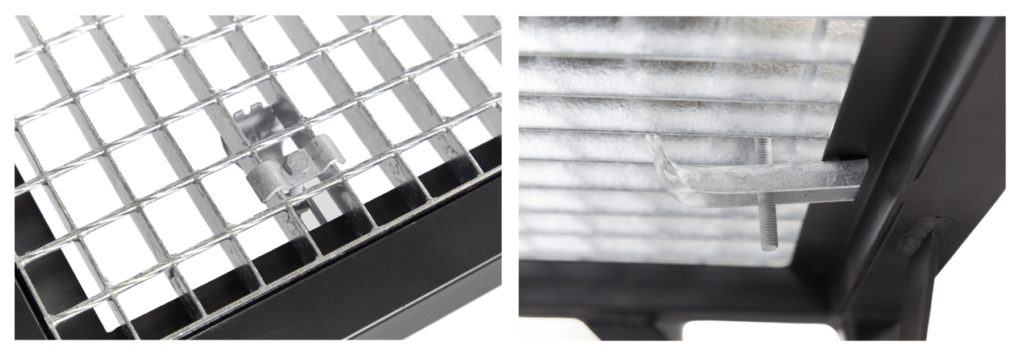

Dzięki zastosowaniu uchwytów standardowych montaż krat pomostowych jest prosty i skuteczny nie wymagając przy tym użycia specjalistycznych narzędzi. Odbywa się to poprzez umiejscowienie klamry górnej pomiędzy płaskownikami nośnymi (które są oparte obustronnie na podporach) możliwie jak najbliżej podparcia. Następnym krokiem jest wpuszczenie śruby poprzez otwór przelotowy, która musi przechodzić przez otwór podłużny w dolnej łapie. Łapę należy ustawić sztywno i skręcić całość przy pomocy klucza 13 mm.
Zaleca się aby na każdy 1 metr bieżący używać dwóch sztuk uchwytów.

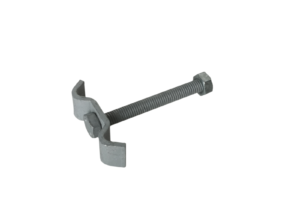

W przypadku gdy nie ma możliwości zastosowania tego typu łączenia można zastosować montaż przelotowy przez konstrukcję przy pomocy klamry górnej, śruby oraz nakrętki ( beż użycia łapy ) lub stosując montaż bezpośredni do konstrukcji za pomocą np. wkrętów samowiercących.
Zabezpieczenie antykorozyjne
Uchwyty poddawane są procesowi cynkowania ogniowego (zgodnie z normą PN-EN ISO 1461) gdzie naniesiona zostaje gruba warstwa cynku tworząca powłokę ochronna.
Takie zabezpieczenie skutecznie chroni przed korozja oraz przed warunkami atmosferycznymi nawet do 50 lat (środowisko C1 wg PN-EN ISO 12944-2).
Parametry
| Klamra górna | Materiał | Stal |
| Powierzchnia | Ocynkowana ogniowo | |
| Szerokość | 18 mm | |
| Grubość | 2 mm | |
| Średnica otworu | 9 mm | |
| Rozstaw płaskowników nośnych w kracie | 33 mm lub 34,3 mm | |
| Rozstaw płaskowników / prętów poprzecznych w kracie | min. 22 mm (kraty wciskane) lub min. 24 mm (kraty zgrzewane) | |
| Grubość płaskownika nośnego w kracie | 2 lub 3 mm | |
| Śruba | Typ | Łeb sześciokątny, z pełnym gwintem |
| Norma | PN 82105 ; DIN 933 | |
| Powierzchnia | Ocynk galwaniczny | |
| Średnica x długość | 8x70 mm | |
| Łapka dolna | Materiał | Stal |
| Powierzchnia | Ocynkowana ogniowo | |
| Grubość blachy | 2 mm | |
| Długość otworu | 50 mm | |
| Rozstaw płaskowników nośnych w kracie | 22 mm, 25 mm, 33 mm, 34,3 mm | |
| Grubość płaskownika nośnego w kracie | 2 lub 3 mm | |
| Podkładka kwadratowa | Materiał | Stal |
| Powierzchnia | Ocynk galwaniczny | |
| Wymiar | M-8 | |
| Norma | PN 82151 ; DIN 557 |
