Klema podwójna zwana również łącznikiem jest to komplet elementów przeznaczonych do łączenia krat pomostowych ze sobą. Dzięki takiemu rozwiązaniu trwale i bezpiecznie połączymy kraty w odpowiedni sposób umożliwiający osiągnięcie prawidłowych parametrów technicznych.

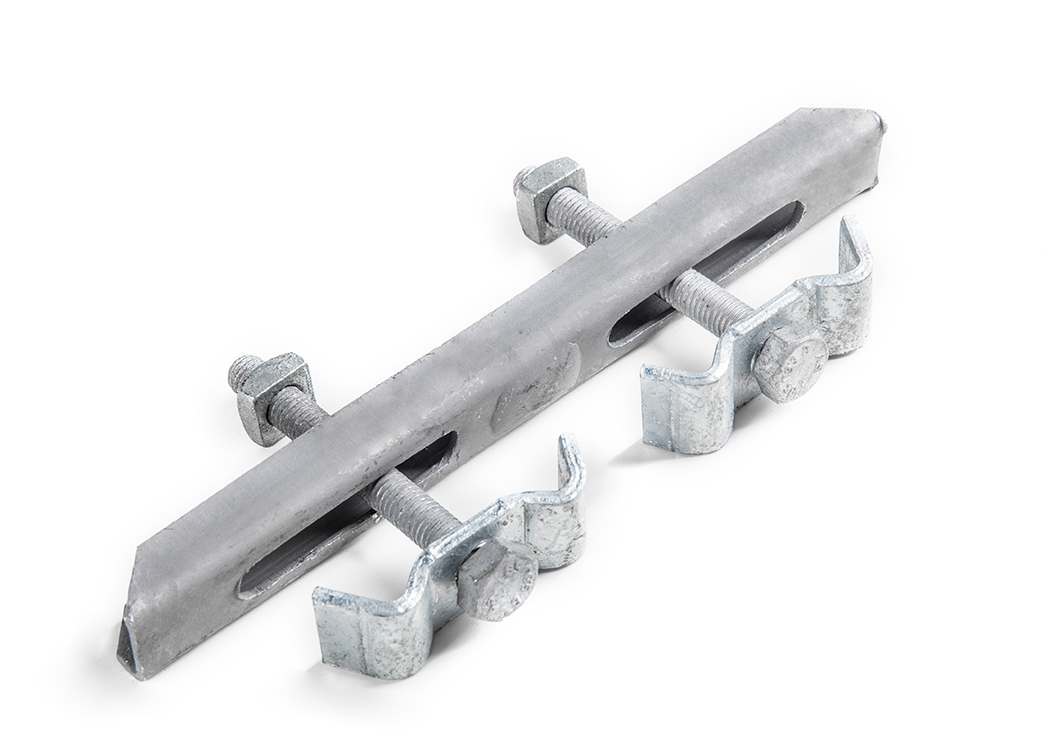

Komplet zawiera:
- 2 x uchwyt górny “G01”,
- 2 x śruba
- łącznik dolny (D03)
- 2 x nakrętka kwadratowa
Zastosowanie
Łącznik stosujemy do krat pomostowych o następujących parametrach:
- płaskownik nośny o wysokości od 20 do 60 mm (h);
- płaskownik nośny o grubości 2 lub 3 mm (g);
- rozstaw płaskowników nośnych (pierwszy wymiar w rozmiarze oczka) powinien wynosić 33 mm lub 34,3 mm (a);
- minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka) to 22 mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).
Montaż

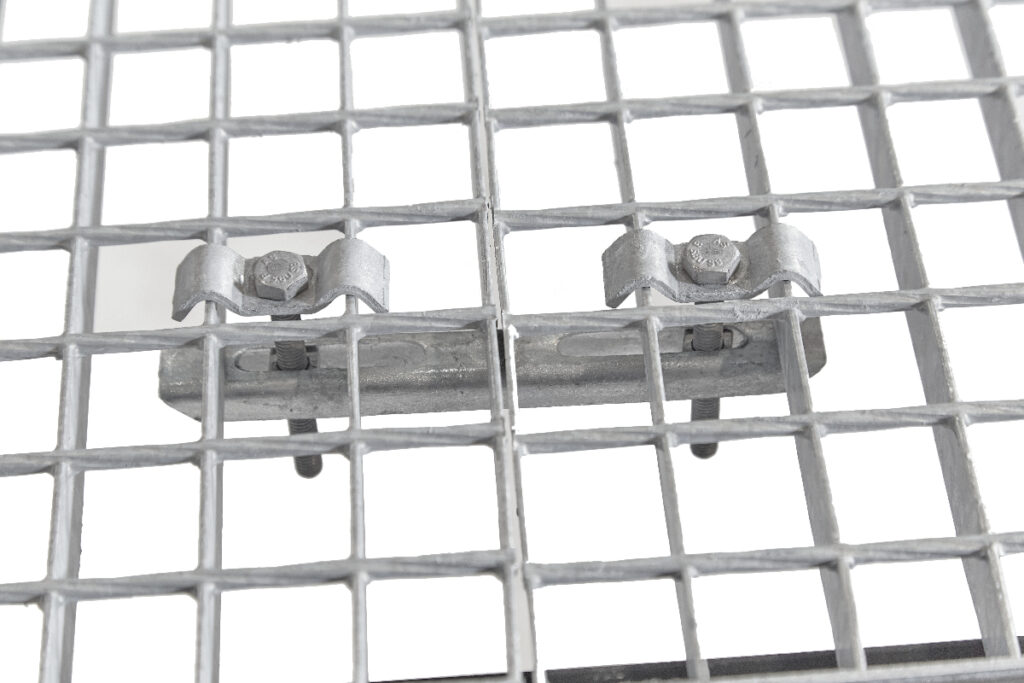

Mocowanie jest łatwe i nie wymaga specjalistycznych narzędzi, ani umiejętności. Klamry górne umiejscawia się pomiędzy płaskownikami nośnymi (to te, które oparte są obustronnie na podporach). Następnie, poprzez otwory przelotowe, wpuszcza się śruby, które mają przechodzić przez podłużny otwór w dolnej łapie. Łapę ustawia się sztywno i skręca całość przy pomocy nakrętek kwadratowych, kluczem 13.
Zalecana ilość zastosowanych uchwytów na 1 metr bieżący wynosi 2szt. Ostateczna decyzja w sprawie ilości zastosowanych łączników zależy od projektanta konstrukcji.
Zabezpieczenie antykorozyjne
Uchwyty poddawane są procesowi cynkowania ogniowego (zgodnie z normą PN-EN ISO 1461) gdzie naniesiona zostaje gruba warstwa cynku tworząca powłokę ochronna.
Takie zabezpieczenie skutecznie chroni przed korozja oraz przed warunkami atmosferycznymi nawet do 50 lat (środowisko C1 wg PN-EN ISO 12944-2).
Parametry

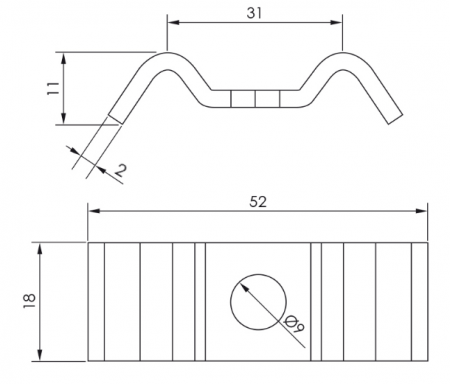

| Klamra górna | Materiał | Stal |
| Powierzchnia | Ocynkowana ogniowo | |
| Szerokość | 18 mm | |
| Grubość | 2 mm | |
| Średnica otworu | 9 mm | |
| Rozstaw płaskowników nośnych w kracie | 33 mm lub 34,3 mm | |
| Rozstaw płaskowników / prętów poprzecznych w kracie | min. 22 mm (kraty wciskane) lub min. 24 mm (kraty zgrzewane) | |
| Grubość płaskownika nośnego w kracie | 2 lub 3 mm | |
| Śruba | Typ | Łeb sześciokątny, z pełnym gwintem |
| Norma | PN 82105 ; DIN 933 | |
| Powierzchnia | Ocynkowana ogniowo | |
| Średnica x długość | 8x70 mm | |

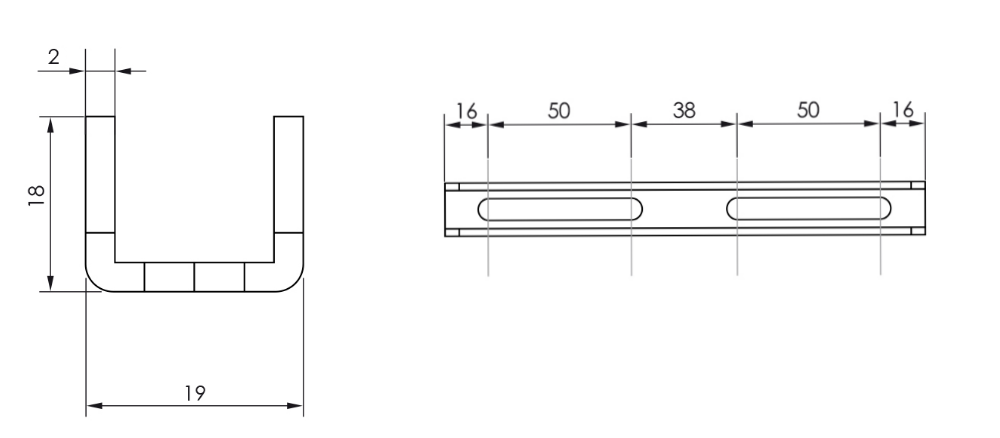

| Łapka dolna | Materiał | Stal |
| Powierzchnia | Ocynkowana ogniowo | |
| Grubość blachy | 2 mm | |
| Maksymalny rozstaw śrub (w osiach) | 138 mm | |
| Nakrętka kwadratowa | Materiał | Stal |
| Powierzchnia | Ocynkowana ogniowo | |
| Wymiar | M-8 | |
| Norma | PN 82151 ; DIN 557 |
