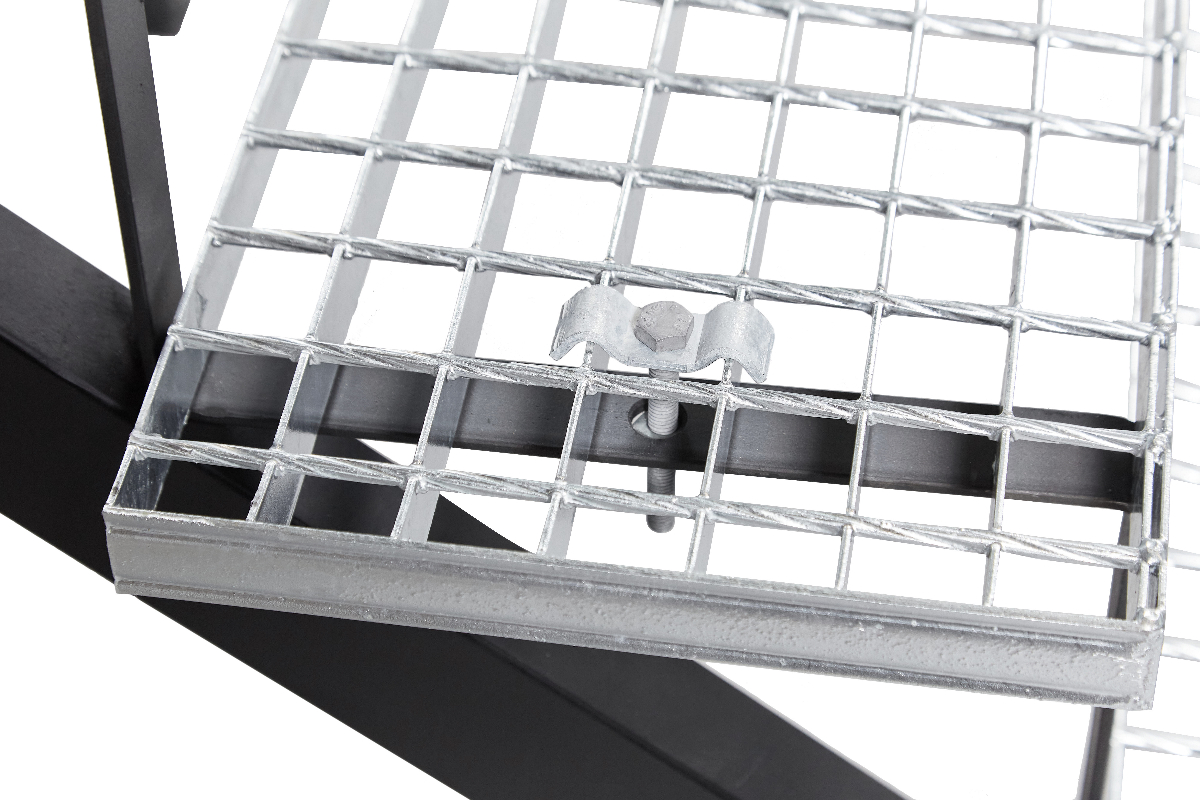

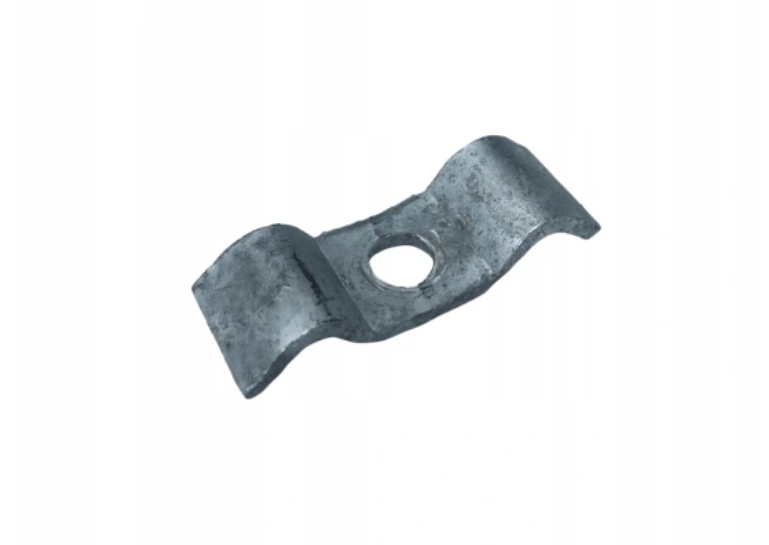

Jest to specjalnie wyprofilowany płaskownik umożliwiający mocowanie przelotowe, przy pomocy wkręta samowiercącego lub śruby.

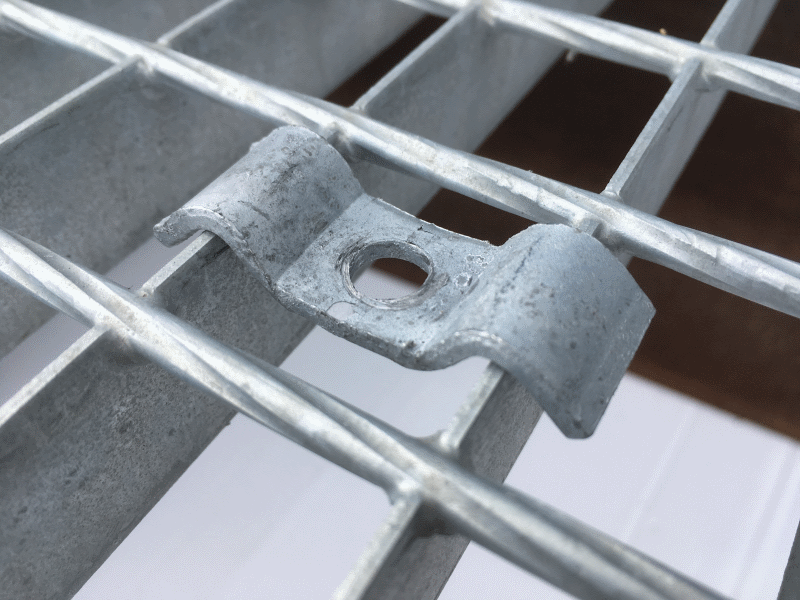

Uchwyt górny zwany również klamrą górną jest stosowany przy montażu krat pomostowych do konstrukcji podporowej. Na symetrycznym środku elementu znajduję się otwór o średnicy 9mm umożliwiający przytwierdzenie kraty do odpowiednio przygotowanego podłoża. Po nawierceniu otworu w konstrukcji podłoża można również stosować mocowanie przelotowe. Zaleca się aby do łączenia krat z podłożem były używane śruby lub wkręty ze stali odpornej na korozję. Przy zastosowaniu klamry górnej wraz z łapką dolną DO1 możemy zamocować kratę bez ingerencji w materiał podłoża.
Element został ocynkowany ogniowo.
Zastosowanie
Klamra znajduje zastosowanie przy mocowaniu krat pomostowych o następujących parametrach:
- płaskownik nośny o grubości 2 lub 3 mm (g);
- rozstaw płaskowników nośnych (pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a);
- minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 22 mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).

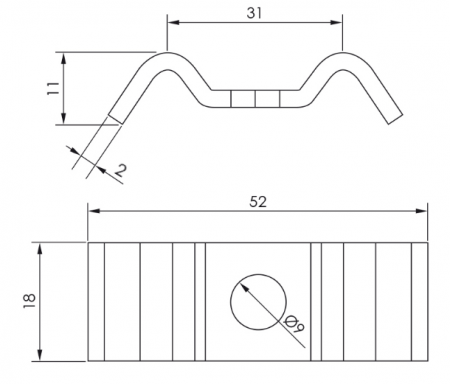

Parametry
| Materiał | Stal |
| Powierzchnia | Ocynkowana ogniowo |
| Szerokość | 18 mm |
| Grubość | 2 mm |
| Średnica otworu | 9 mm |
| Rozstaw płaskowników nośnych w kracie | 33 mm lub 34,3 mm |
| Rozstaw płaskowników / prętów poprzecznych w kracie | min. 22 mm (kraty wciskane) lub min. 24 mm (kraty zgrzewane) |
| Grubość płaskownika nośnego w kracie | 2 lub 3 mm |
