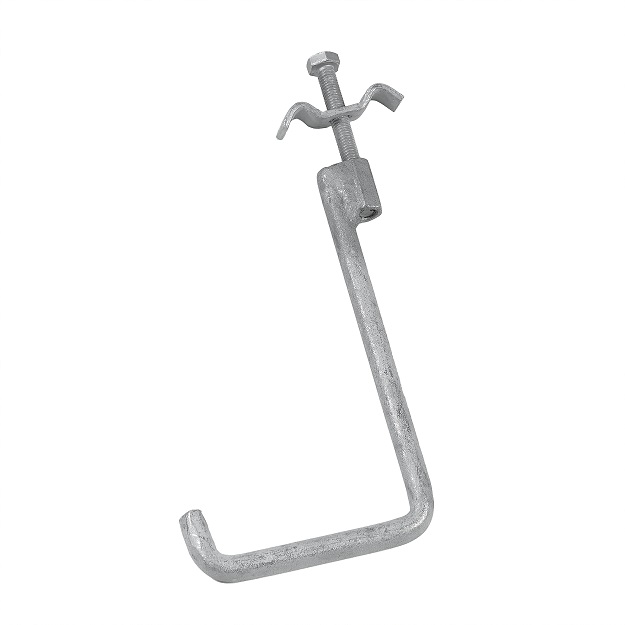

Hak do krat WEMA | do ceownika 160 mm | ocynkowany

Zestaw elementów służący do mocowania krat pomostowych do ceownika 160 mm.

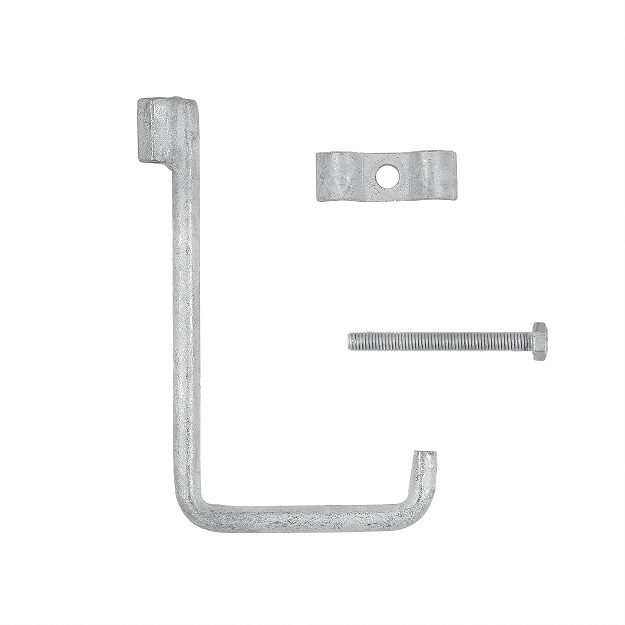

Skład kompletu:

✔ Klamra górna ocynkowana ogniowo;

✔ Śruba 8×70 z łbem sześciokątnym ocynkowana ogniowo;

✔ Uchwyt hakowy ocynkowany ogniowo.

Przy pomocy zestawu możliwy jest montaż krat do konstrukcji wsporczej, wykonanej z kształtowników stalowych. Produkt pasuje do krat o standardowym rozstawie oczek, tj. 33×33, 34×38.

Elementy zostały ocynkowane ogniowo, co gwarantuje ochronę przeciw korozji, nawet do 50 lat.









Zastosowanie

Klemę stosuję się do krat o następujących parametrach:

• płaskownik nośny o grubości 2 lub 3 mm (g);
• płaskownik nośny o wysokości od 20 do 40 mm (h);
• rozstaw płaskowników nośnych ( pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a);
• minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 22mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).















Montaż

Uchwyt sprawdza się wszędzie tam, gdzie nie jest możliwy montaż przelotowy przez konstrukcję. Uchwyt hak do ceownika występuje w innych rozmiarach od 80 do 140 mm. Maksymalna wysokość mocowanej kraty wynosi 50 mm.

Zaleca się aby na każdy 1 metr bieżący używać dwóch sztuk uchwytów.





W przypadku gdy nie ma możliwości zastosowania tego typu łączenia można zastosować montaż przelotowy przez konstrukcję przy pomocy klamry górnej, śruby oraz nakrętki ( beż użycia łapy ) lub stosując montaż bezpośredni do konstrukcji za pomocą np. wkrętów samowiercących.



---



Zabezpieczenie antykorozyjne

Uchwyty poddawane są procesowi cynkowania ogniowego (zgodnie z normą PN-EN ISO 1461) gdzie naniesiona zostaje gruba warstwa cynku tworząca powłokę ochronna.
Takie zabezpieczenie skutecznie chroni przed korozja oraz przed warunkami atmosferycznymi nawet do 50 lat (środowisko C1 wg PN-EN ISO 12944-2).















---



Parametry

Klamra górna	Materiał	Stal
	Powierzchnia	Ocynkowana ogniowo
	Szerokość	18 mm
	Grubość	2 mm
	Średnica otworu	9 mm
	Rozstaw płaskowników nośnych w kracie	33 mm lub 34,3 mm
	Rozstaw płaskowników / prętów poprzecznych w kracie	min. 22 mm (kraty wciskane) lub min. 24 mm (kraty zgrzewane)
	Grubość płaskownika nośnego w kracie	2 lub 3 mm
Śruba	Typ	Łeb sześciokątny, z pełnym gwintem
	Norma	PN 82105 ; DIN 933
	Powierzchnia	Ocynkowana ogniowo
	Średnica x długość	8x70 mm
Uchwyt hakowy dolny	Materiał	Stal
	Powierzchnia	Ocynkowana ogniowo
	Długość B	74 mm
	Długość L	160 mm
	Rozstaw płaskowników nośnych w kracie	22 mm, 25 mm, 33 mm, 34,3 mm
	Średnica pręta	10 mm
Nakrętka	Materiał	Stal
	Powierzchnia	Ocynkowana ogniowo
	Wymiar	M-8
	Norma	PN 82151 ; DIN 557
